手持ちの 0805 SMD LEDの眩しくない抵抗値

電子工作

電子工作には、電源が正しく通っていることを確認するために、SMD 0805 サイズのLEDをよく使います。

この時に、GPIOやVCCに接続する時に、LEDと一緒に抵抗を挟みますが、この抵抗の値をいつも適当に1kΩとかを入れており、青色はいつも眩しいな、紫色は眩しくなくて良いな、などと適当なことをしていました。

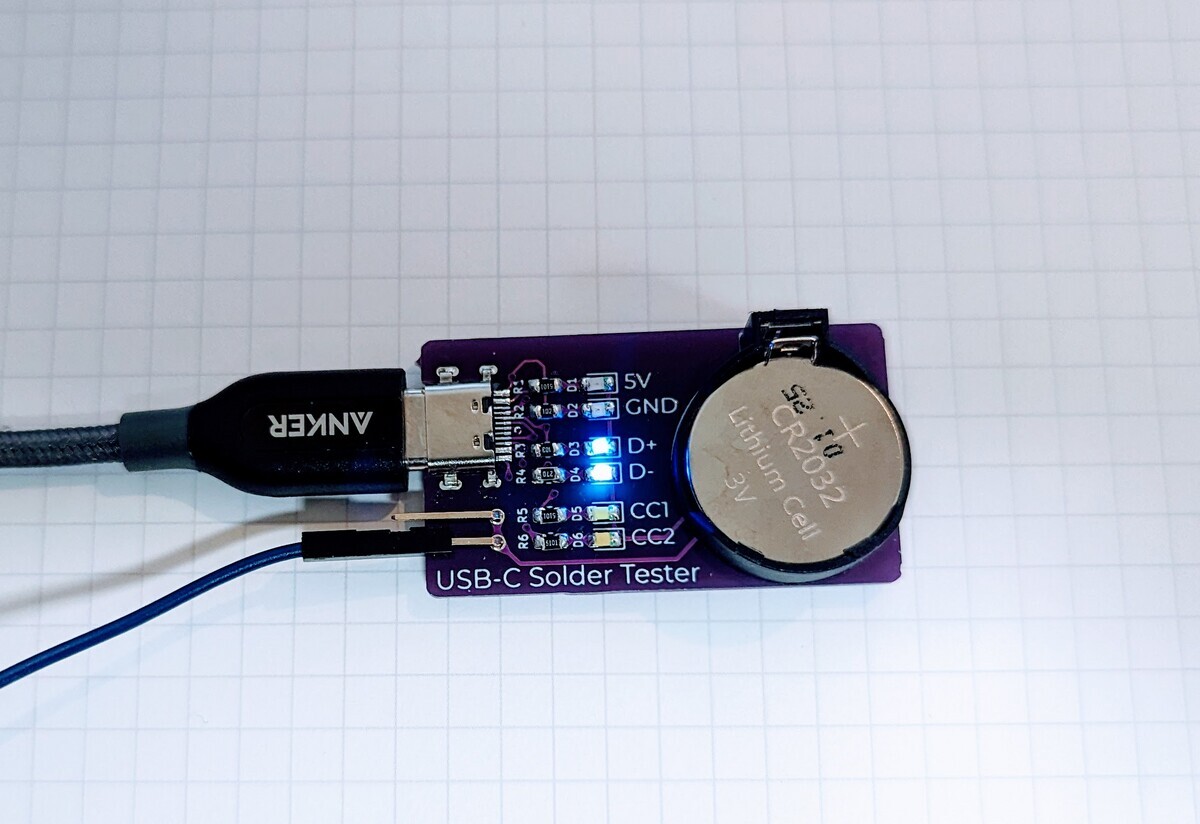

「USB Type-Cソケット実装テスター」を作るときに、LEDの色で表現したいことがありました。 この機会に、ちょうど良いLEDの明るさになる抵抗の値を調べてみました。

なお、これらは 3.3V 電源でテストしました。

色 視認に十分な明るさ すこし明るいくらいの明るさ
紫 PURPULE 28 0
黄緑 YELLOW GREEN 1k 28
黄 YELLOW 1k 470
赤 RED 5.1k 470
青 BLUE 10k 1k
白 5.1k 1k

なお使用したLEDは下記のショップのものです。同じ0805であれば近い値になると思われます。

これで気軽にLEDを組み込んで、眩しくなるのを防げそうです。
