2021年10月製作：同人自作キーボードキット『Sparrow24 BLE Calculator』を製作

この記事は、ブログ記事にしていなかった制作物を、改めて製作した過程を残す為の記事です。2019-2022年初頭ごろまであまりブログに残すことをしておらず、過去を振り返れなかったので改めて記事にしています。

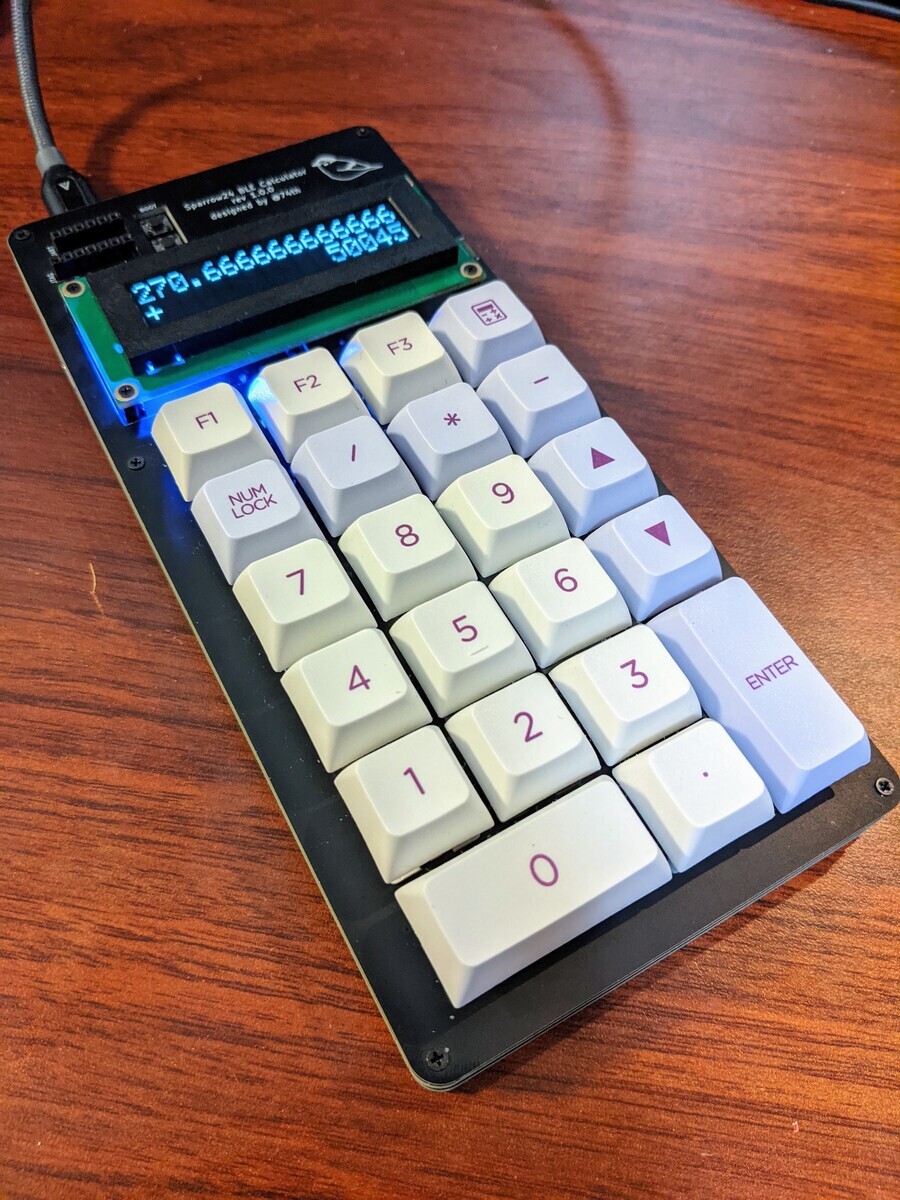

Bluetooth接続の、電卓機能付きテンキーマクロパッド、Sparrow24 BLE Calculatorを製作しました。

製作動機

WiFi、Bluetooth搭載マイコンモジュールであるESP32が面白いと思い始めていました。そこで、ESP32を使う製作として、ESP32を使ったBluetoothキーボードが作りたいと思いました。

BLEテンキーを作るだけでは面白くないと思い、自分が使うテンキーとはなにか考えたところ、電卓機能付きテンキーとなりました。計算を行い、計算した結果をテンキーの入力として送る機能を作りました。

ESP32モジュールとして、ESP32-WROOM-32Eが秋月電子で売られおり、これを直接実装するようにしました。一般的なICよりもピッチが大きく実装難度は高くないと思いました。

計算時の表示として、秋月電子で売られている『有機 EL 16 文字 2 行キャラクターディスプレイモジュール』を利用しました。有機ELは、LCDに比べて、非常に見やすい表示になりました。

ファームウェアはArduinoを使って作りました。 BLEキーボードライブラリとしては以下を利用しました。

バッテリー接続用の端子も用意したのですが、バッテリーを接続して利用するところまでには至りませんでした。

動作している様子は以下のツイート上に動画で残しています。

Booth上で頒布しました。部品の収集をめんどくさがって、在庫が切れていたことがあったのですが、在庫復活の予定はありますかと2度ほど問い合わせをいただきました。おもしろそうな商品だと思っていただけたようです。

BLE対応しましたが、やはりバッテリーで活用するようにしないと、有線で使うことになってしまいます。

ESP32を使う実績を積めたので良かったと思います。
