ESP8266 の後継のような、安価なWiFI、Bluetooth搭載マイコンモジュールESP32-C3 に、手はんだ実装ができる ESP32-C3-WROOM-02 が技適に申請されていいます。 ESP32-WROOM-32 よりも ESP32-C3-WROOM-02 モジュールは小型で安価なこともあり、これでガジェットづくりができるようになったら良いと思いました。 ESP32 を使って、電卓兼Bluetoothテンキーガジェットを作っていて、更に小型のを作りたいと考えています。
ESP32-WROOM32-32 でガジェットキットを販売する時には、以下の安価なライターを使って、イメージを書き込んだ上で販売していました。
https://ja.aliexpress.com/item/4000194935231.htmlja.aliexpress.com
これと同じことができる ESP32-C3-WROOM-02 用のモジュールを探していました。 上記のリンクの ESP8266 用が使えるのではと期待していましたが、ESP32-C3-WROOM-02 には使えませんでした。

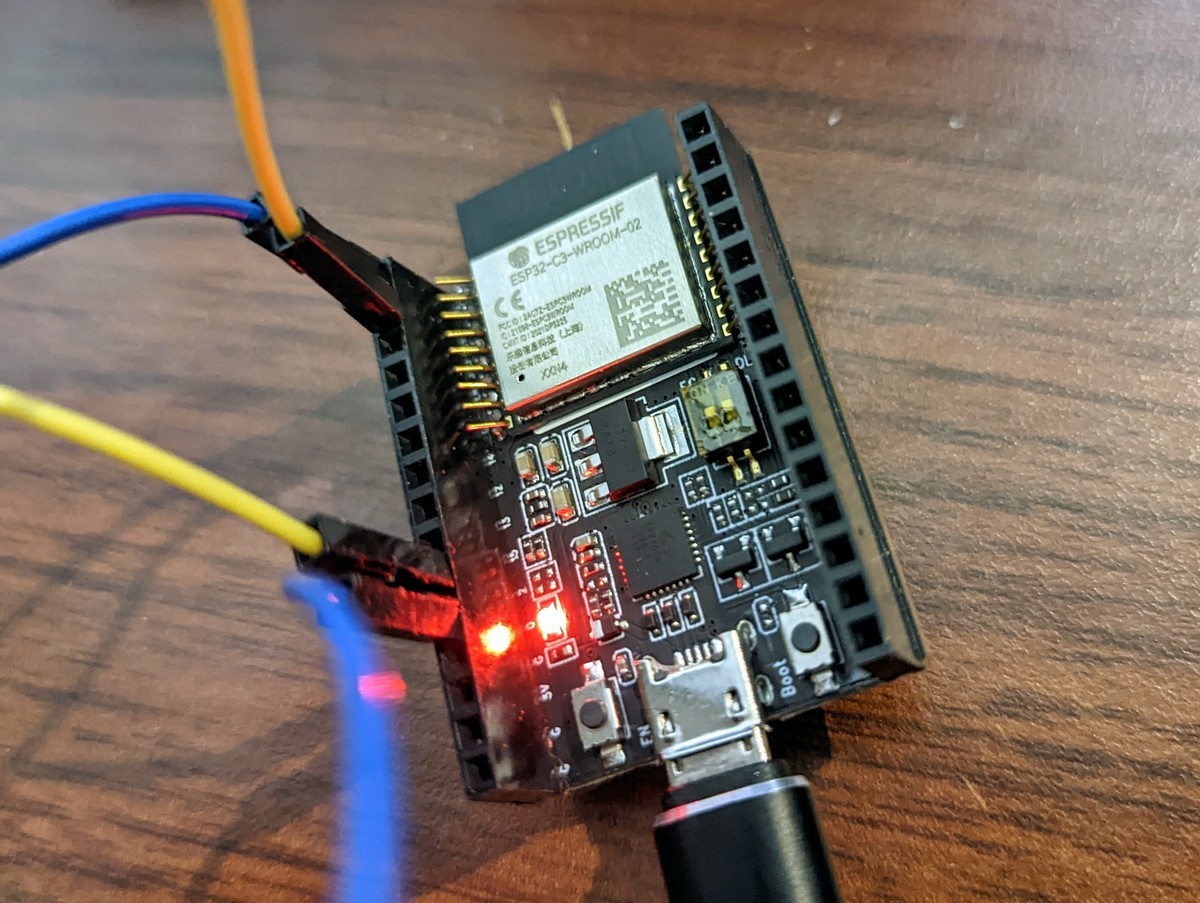

使えそうなモジュールとして、ESP-WROOM-02(ESP8266)用のモジュール、ESP8266-DevKitS を見つけました。こちらも、スプリングピンを採用して、モジュールの取り外しが可能です。
秋月電子通商 ＥＳＰ８２６６開発ボード ＥＳＰ８２６６－ＤｅｖＫｉｔＳ
https://akizukidenshi.com/catalog/g/g117257/
ESP8266-DevKitS User Guide
https://www.espressif.com/sites/default/files/documentation/ESP8266-DevKitS_user_guide__EN.pdf
そのままでは使えませんでした。
ESP-WROOM-02(ESP8266) では、IO0 を 0(GND)にして Reset することで Download Mode になることができましたが、ESP32-C3-WROOM-02 では以下をする必要がありました。
- IO9 (ESP-WROOM-02 の IO0 の位置）を0にする
- IO8 (ESP-WROOM-02 の IO2 の位置）を1にする

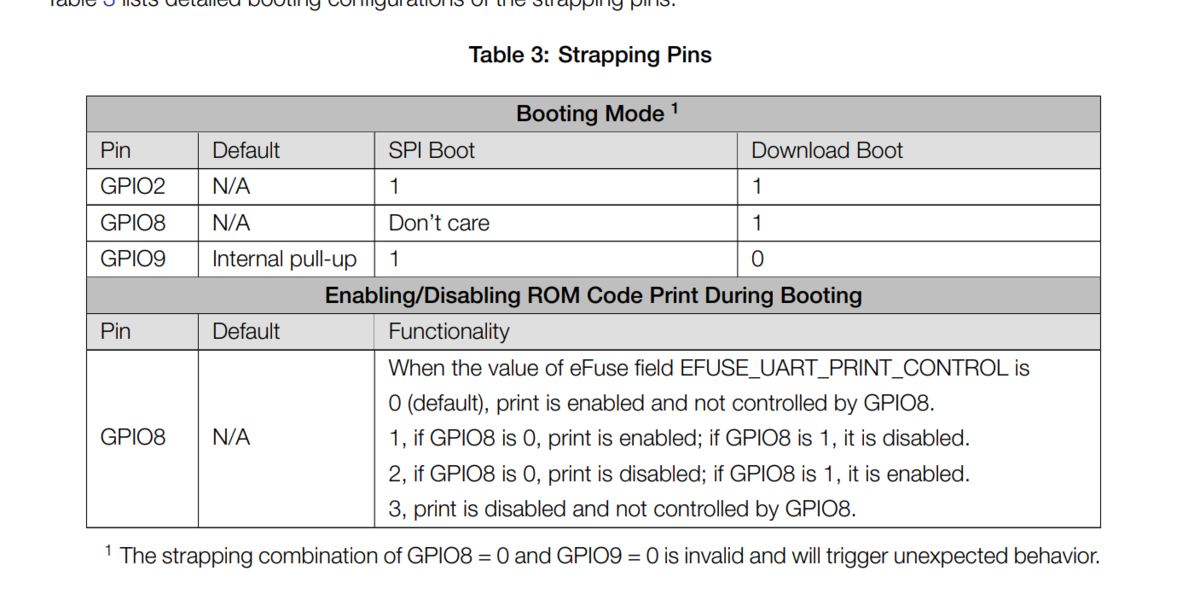

ESP32-C3 のドキュメントにはさらに、IO2 を1にするように記述がありましたが、ESP8266-DevKitS ではそれを行わなくても書き込みをすることができました。
