キーケット2025、ブース74thお品書き

2025/03/02更新: 写真を追加しました
2025/03/23更新: 通販サイトを追加しました

出展した商品はBoothショップでも販売中です！

74th.booth.pm

キーケットとは

キーケットとは自作キーボードを中心とした入力デバイスの即売会です。個性溢れる数多くの自作キーボードキットが販売されます。

keyket.jp

なお参加するにはチケットが必要です。上記公式サイトにチケット購入ページへのリンクがあります。

去年のキーケットでも私は出展し、3つの自作キーボードキットを販売しました。参加者のキーボードを求める熱も強く、出展のしがいがありました。去年の出展については記事にしています。

74th.hateblo.jp

出展商品一覧

以下の2つのキーボードキットを出展します。

SparrowS v3（新作）: Sparrow62v2(+1) の後継作となる分割キーボードキット
SparrowDial（旧作）: M5Stack Dialをトラックパッドとして組み込むGH60互換ケース対応自作キーボードキット

SparrowS v3: 新作ガスケットマウント分割自作キーボードキット

SparrowS v3は、Sparrow62v2(+1)の新版となる、私の作成する分割キーボードキットです。Sparrow62シリーズとして名前を付けていましたが、v3からSparrowSとして改名しました。

SparrowSシリーズの特徴としては以下のところがあります。

高さを低くすることを目指す
右手のキーボード付近にマウス、トラックパッドを置いて、すぐに触れるようにに、右側のキー数を削減する
縦に揃ったキー配置（カラムスタッガード）ながら、標準的なキーキャップセットが使用可能
薄型Chocスイッチ v1/2と、Cherry MX互換スイッチに対応
- Lofree x Kailh Shadowシリーズ、Kailh Deep Sea Silent MINIシリーズが使用可能

これをv3では更に以下の要素を追加しました。

3Dプリンタケースへの変更よってガスケットマウントを実現。キータイプの衝撃がクッションで抑えられ、まろやかなキータイプを目指した。
RP2040をPCBに直接実装し、マイコンボードを収めるためのスペースが不要で左右が小さくなった。
追加のI2Cデバイスを接続するためのQwiicポートを設置。

ガスケットマウントの都合、PCBの下とケースの間に空間を設ける必要があり、多少高さがあがりますが、可能な限り低く作るようにしました。底面にゴムシートを設置していましたが、3Dプリントケースの底面には高グリップのゴムシートを貼り付けることで、ゴム足分の高さをなるべく抑えています。

引き続きMX互換スイッチと薄型Kailh Chocスイッチに対応しています。ただし、対応ケースは異なっており、購入時選択していただきます。別のケースが必要になった場合も、Boothショップにて通販します。

内部の設計面では以下の変更があります。

右手用のマイコン/ICとして、MCP23017からCH32V003に変更し、左右間I2Cプロトコルを最適化。そして低コスト化。

利用パターン

スイッチはMX互換スイッチ、Kailh Chocスイッチが使えます。右手の左側にトラックパッドやマウスを置かない場合、4キーを追加することができます。おおよそ、以下の4パターンの利用ができます。

付属品・ビルドガイド

付属品は以下の通りです。

左右それぞれの
- PCB
- PCB トッププレート
- 3Dプリンタケース
ガスケットマウントクッション
ネジ
Cherry MX互換スイッチ利用時向けトッププレート通信ケーブル（Qwiic互換ケーブル）
トッププレートLED増設用部品（薄型Chocスイッチでは使用不可）

ビルドガイドは準備中です。マイコンの実装は不要ですが、ダイオード、スイッチソケットの実装と、ケースの組み立てが必要です。

価格・販売個数

ベースキット: 12,000 円
- ケースは、Cherry MX互換用と、Choc用を選択制
(オプション) キーボードと高さを合わせるためのApple Magic Trackpadスタンド: 1,000円
(オプション) 右手4キー追加モジュール: 1,000円

当日は10個ほど販売します。ケースはCherry MX互換用と、Kailh Choc用から選択いただきます。

Apple Magic Trackpadを使用する方に向けたオプションがあります。トラックパッドを利用しない方向けに、右手の右側に4キーを追加するアダプタを準備中です（間に合わなかったらごめんなさい）。オプションは当日購入されなくても、後日Boothショップにて通信販売いたします。

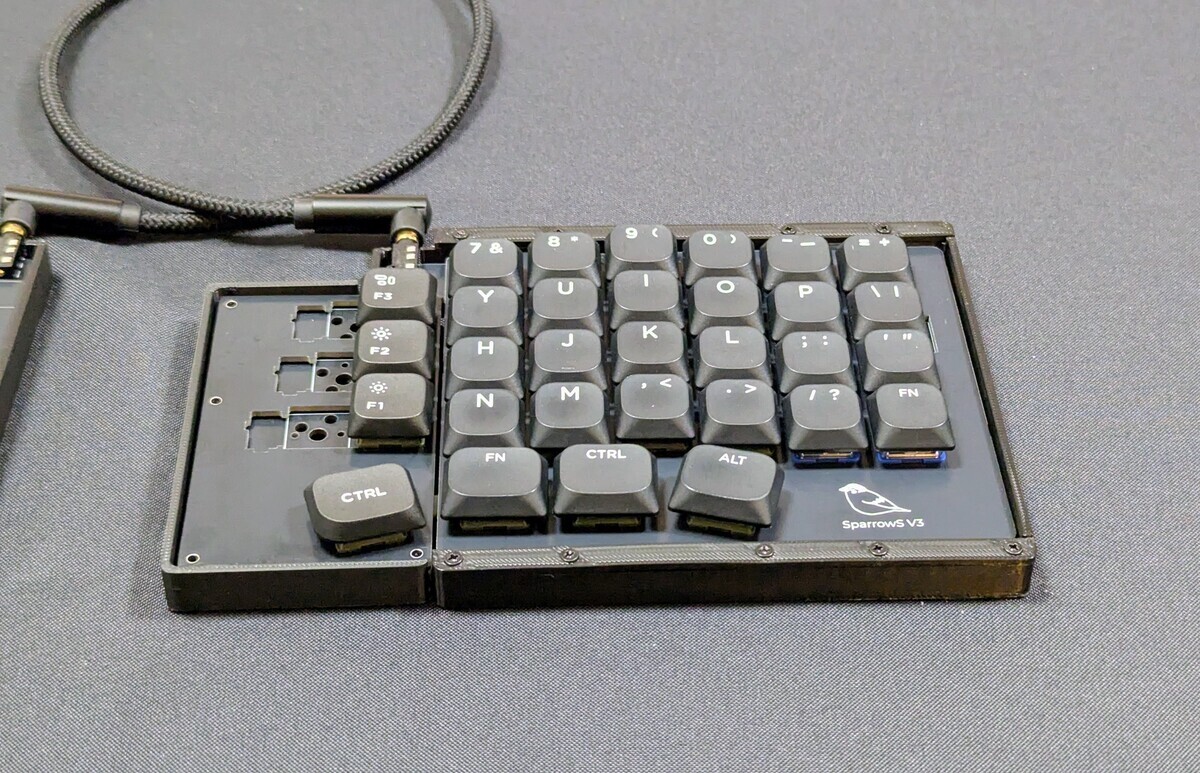

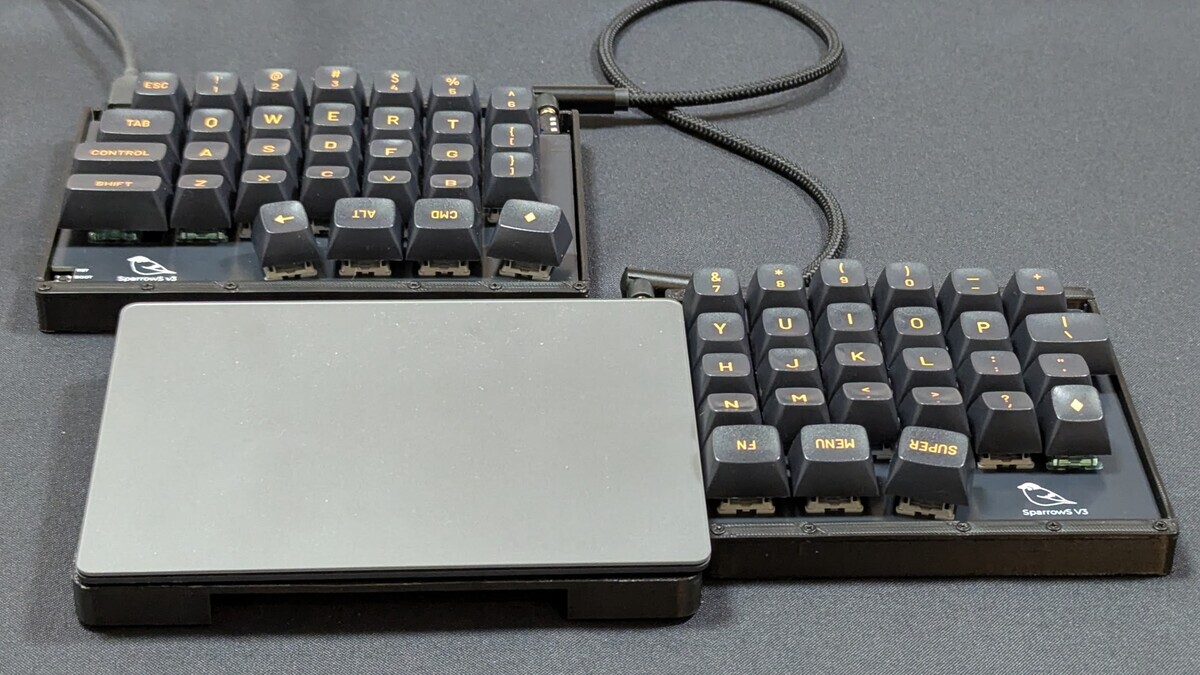

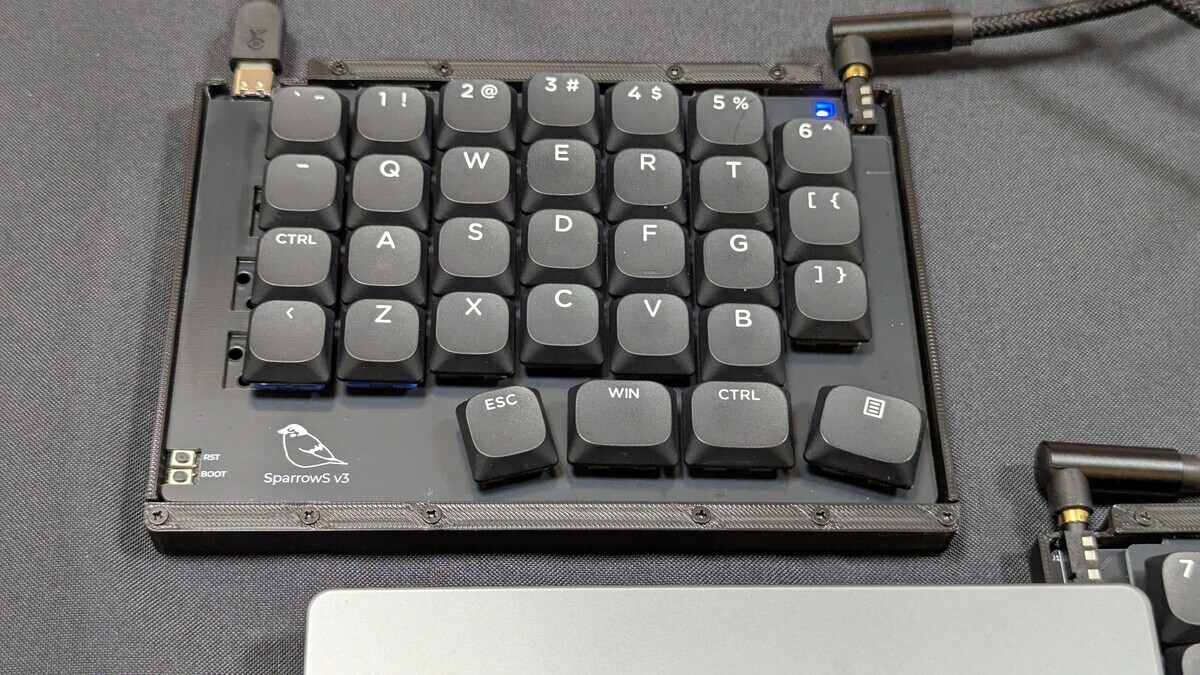

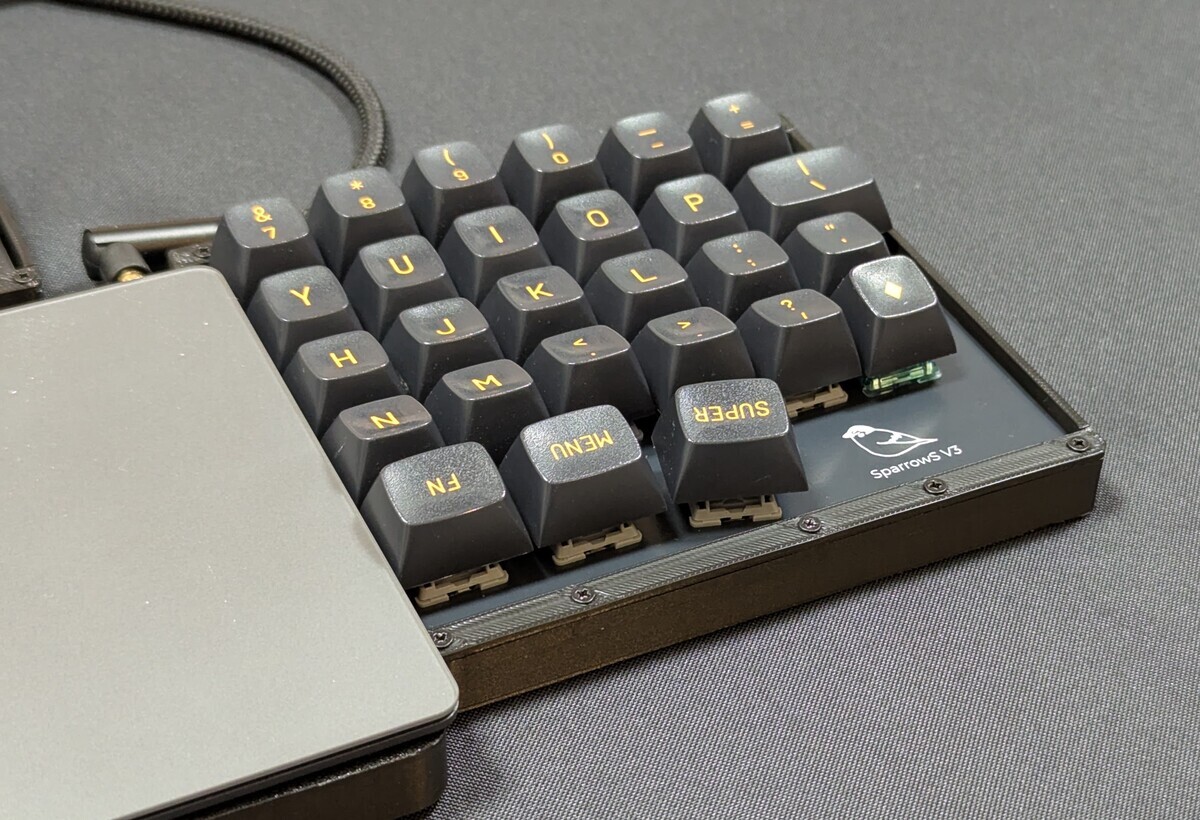

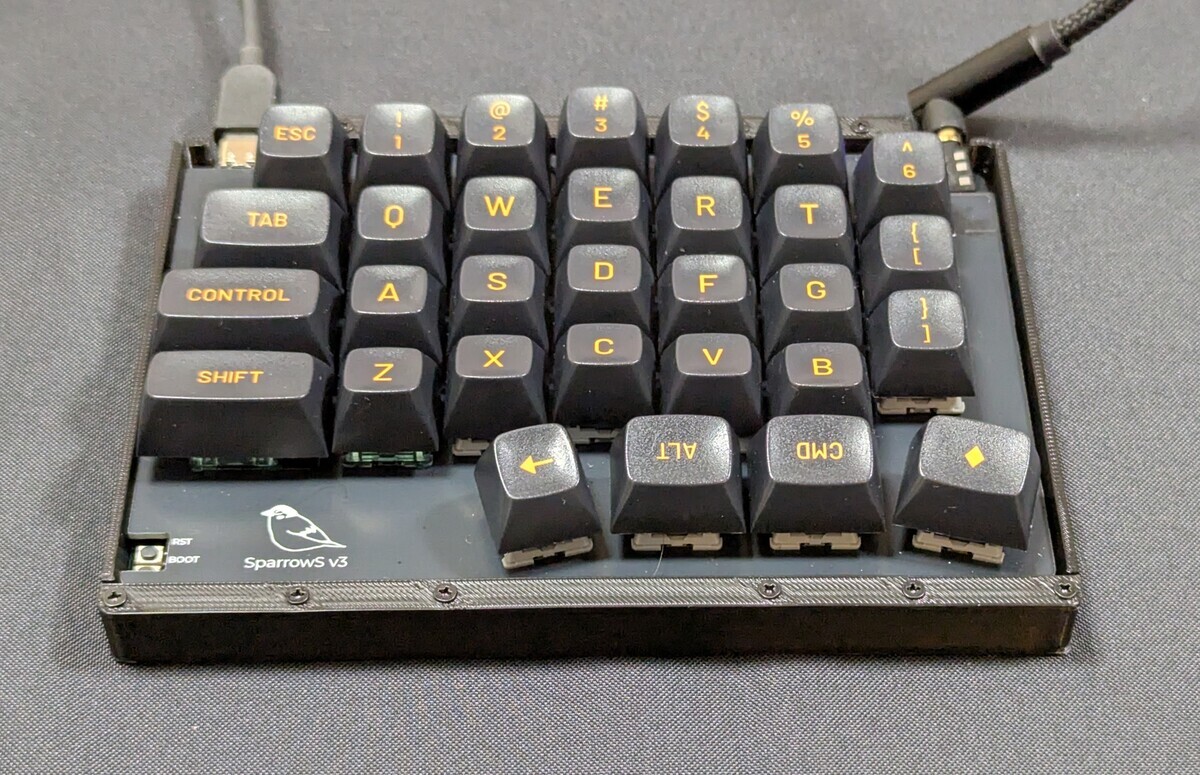

Photos

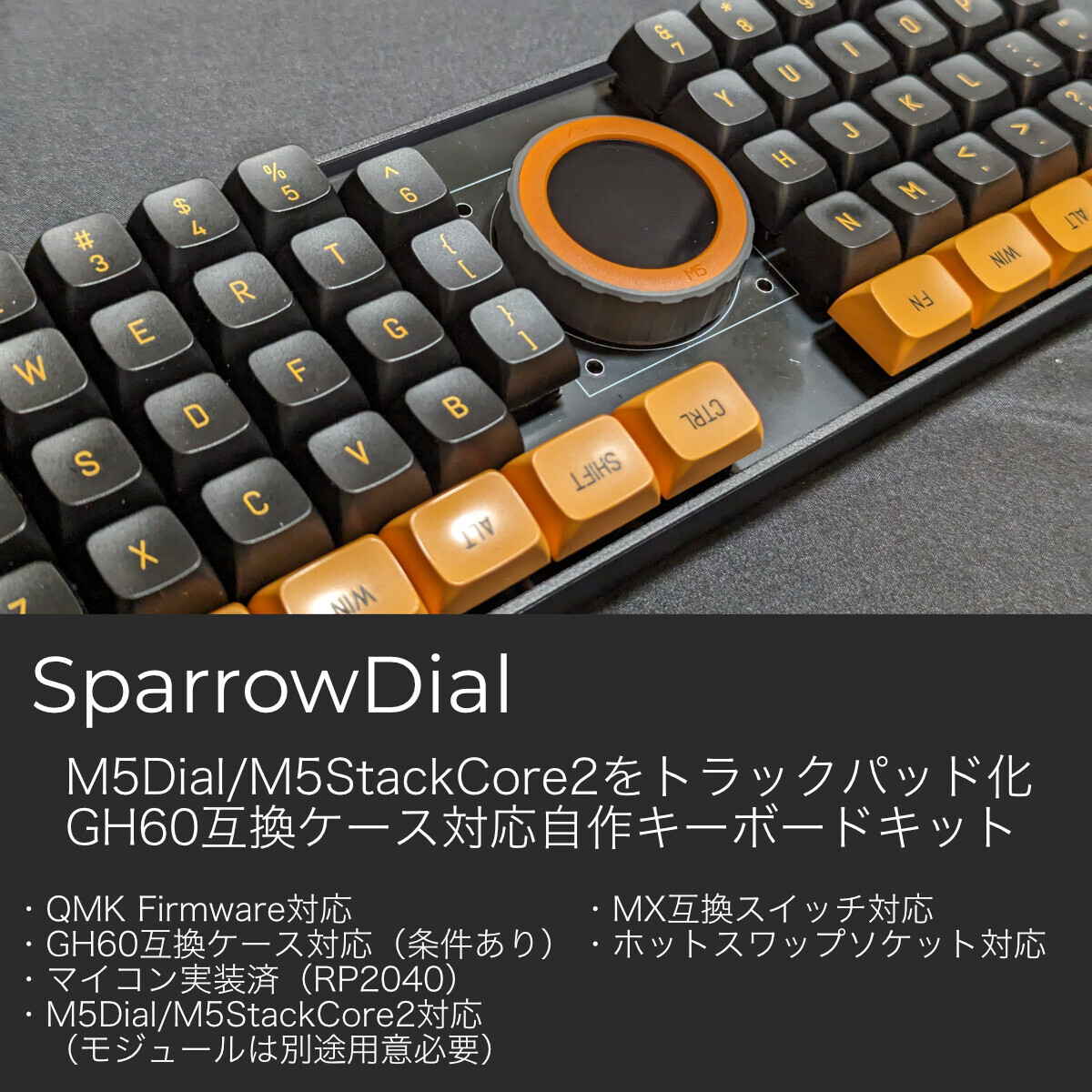

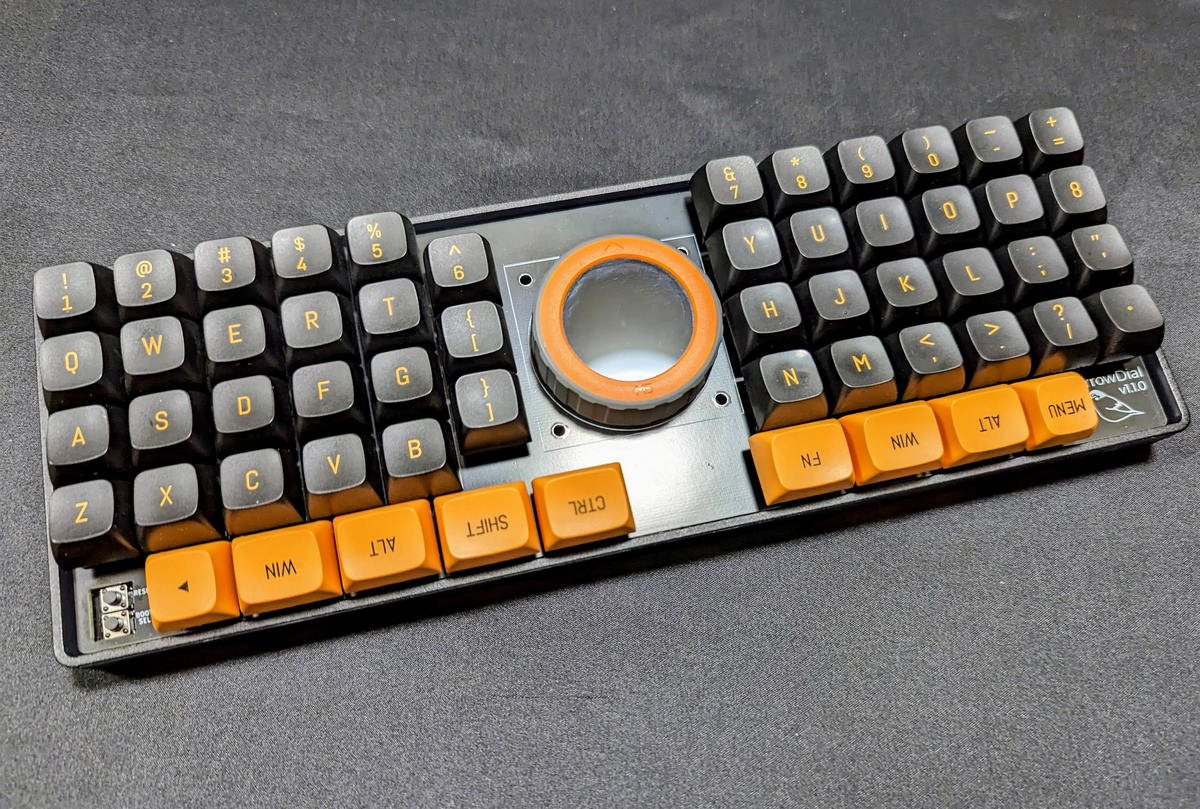

SparrowDial : M5StackCore2、M5Dialをトラックパッドとして搭載可能なGH60互換ケース対応自作キーボードキット

M5StackCore2、M5Dialをトラックパッドとして使うための、GH60互換ケース対応キーボードキットです。M5StackCore2とM5DialをI2Cトラックパッドモジュールとして使うファームウェアを74thが開発しており、それを接続して利用します。こちらは、キーケット2024でも出展したものになります。

M5StackCore2もしくはM5Dialをトラックパッドとして搭載し、操作感をチューニング済み。QMK Firmwareが使用可能。
M5StackCore2/M5Dialを使うためのケーブルやアダプタはすべて付属。
左右分割ではないが、既存のキーボードより左右が離れているため、少し肩が開く。
格子配列に近いが、数字の6を左に寄せた際に少し下げるなど、無理のない指の可動域を実現。
GH60互換ケース対応のため、安定性の高い既存のケースが使えます。（すべてのGH60互換ケースに対応することは確認できていません。プラスチックケースでもM5Dialを使う場合も、ケースへの加工が必要です（手順をまとめています）。）
MX互換スイッチ専用。ホットスワップソケット対応。

操作デモは動画を確認ください。

M5Dialの場合

www.youtube.com

スライド：ポインタ移動
タップ：左クリック
2本指タップ：右クリック
2本指スライド：ホイール
左下タッチ：左クリック
左下タッチ＋スライド：ドラッグ
マウスボタン＋スライド：ドラッグ

M5Stack Core2の場合

www.youtube.com

スライド：ポインタ移動
タップ：左クリック
2本指タップ：右クリック
2本指スライド：ホイール
左下タッチ：左クリック
左下タッチ＋スライド：ドラッグ
マウスボタン＋スライド：ドラッグ

付属品、ビルドガイド

付属品は、PCB、トッププレート、HY2.0ケーブル（M5StackCore2、M5Dial接続用）、USB-HY2.0ケーブル（M5Dial接続用）、M5StackCore2底部PortA取り出しアダプタなどです。追加で、MX互換スイッチソケット、GH60互換ケース、MX互換スイッチ、対応キーキャップをご用意下さい。マイコン RP2040 は実装済みです（74thが実装しました）。なお、GH60互換プラスチックケースは多少の加工が必要です。

ビルドガイドはこちらです。
